Anschlussbeispiele



für Zubehördecoder vom Typ Z1-8+. Hier findest Du die Anschlussschemen, wie ich die Signale an diese Decoder anschliesse. Die möglichen Fahrbegriffe findest Du unter Signalisation.

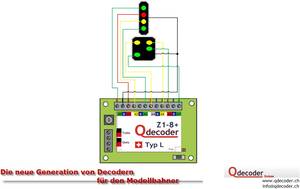

Z1-8+ SBB Typ L

Z1-8+ SBB Typ Z (2 Zwergsignale)

Zu beachten: Der Qdecoder kommt im Gegensatz zu anderen Produkten ohne jegliche Diodenmatrix aus!

Z1-8+ SBB Typ Z (8 Zwergsignale)

Zu beachten: Der Qdecoder kommt im Gegensatz zu anderen Produkten ohne jegliche Diodenmatrix aus!
