Anschlussbeispiele



für Signaldecoder vom Typ Qdecoder Z1-8+, Z1-16 Signal, LS-DEC-DB, LS-DEC-SBB und WDECN-TN. Hier findest Du die Anschlussschemen, wie ich die Signale an diese Decoder anschliesse. Die möglichen Fahrbegriffe findest Du unter Opens internal link in current windowSignalisation.

Z1-16 Signal für SBB Typ L

2 6-flammige Hauptsignale mit Abfahrbefehl

LS-DEC-DB

4 Hauptsignale mit bis zu 3 Lampen
3 Hauptsignale mit bis zu 4 Lampen
Hauptsignal mit Vorsignal

LS-DEC-SBB

2 Hauptsignale mit 4 oder mehr Lampen

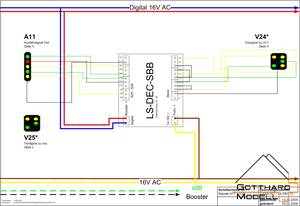

Hauptsignal mit 4 Lampen und Vorsignal
Haupt- und Vorsignal mit mehr als je 4 Lampen
Haupt- und Vorsignal mit mehr als je 4 Lampen

WDECN-TN

2 Zwergsignale
